SY2HS86

◆采用飞思卡尔全新32位电机专用控制芯片

◆可适配驱动(57/60)、86系列混合式闭环步进电机

◆内置高细分，振动小，低发热

◆采用先进的矢量型闭环控制技术，电机运行更平稳、精度更高

◆光电隔离信号输入/输出

◆根据负载情况采用变流控制技术，降低电机发热

型号：SY2HS86

收藏
  • 商品说明

产品的功能说明

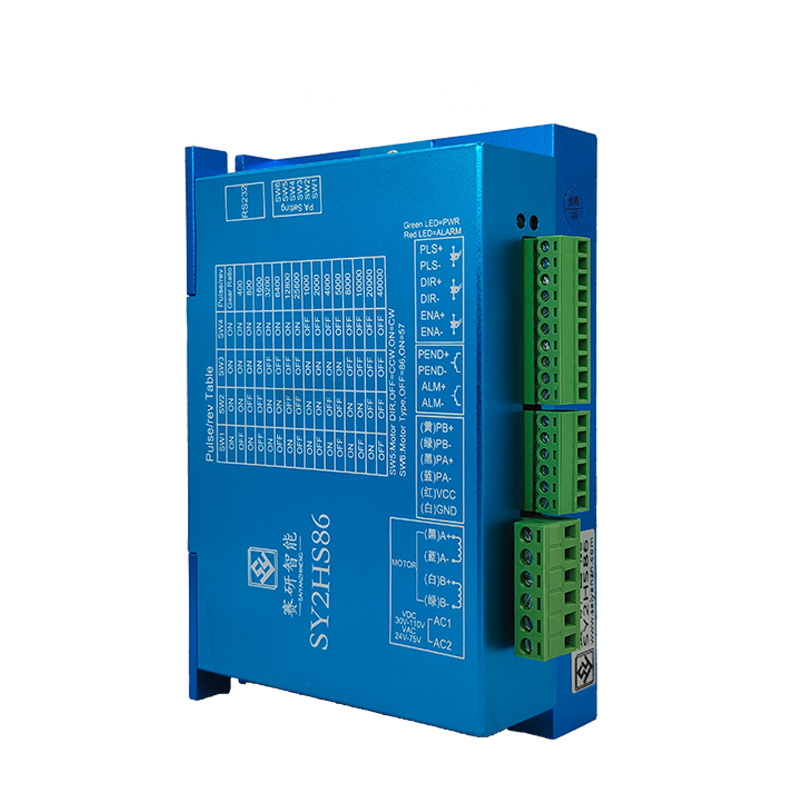

                 功能特点                  使用说明1680571756365929.jpg
电压输入：AC18-80V DC24-110V场合：避免粉尘、油污、腐蚀性气体、湿度太大以及震动太强场所，禁止有可燃气体和导电灰尘
最大脉冲频率：200K工作温度：0~50°C
外形尺寸（mm）：150×97.5×53储存温度：-20°C~+65°C
脉冲形式：脉冲+方向湿度：40~90％RH
电机参数自动整定功能冷却方式：自然冷却或强制冷风
具有过流、过压、跟踪误差超差等保护功能该产品适合各种中小型自动化设备和仪器，例如木工雕刻机、线束加工设备、包装机械、广告设备、医疗器械以及自动装备等。

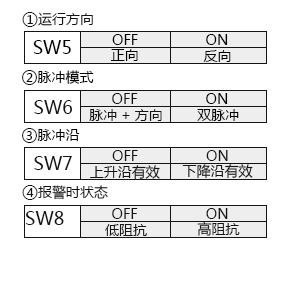

拨码开关设定

□ 工作电流设定﹛SW1、SW2、SW3﹜□ 半流或全流模式设定﹛SW4﹜□ 微步细分设定﹛SW5、SW6、SW7、SW8﹜

驱动器功能说明

                 功能
                    符号                     名称
                            说明

                                                                                                      控制信号

              输入端口

                    DIR+               输入方向正极                                                                                                                                                                                                                                                                            信号源+5V~24V皆可驱动
                    DIR-               输入方向负极
                    PLS+
               输入脉冲正极
                    PLS-               输入脉冲负极
                    ENA+               使能信号正极
                    ENA-               使能信号负极

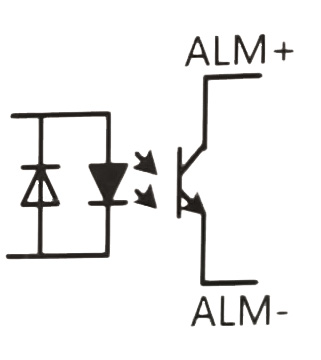

              ALM信号

              输出端口

                    ALM+               报警输出正极                    1680487777757805.jpg
                    ALM-               报警输出负极

              到位信号

              输出端口

                    PEND+               到位输出正极                   官网-到位信号输出说明2HS86.jpg
                    PEND-               到位输出负极

                                                                                                     编码器信号

             输入端口

                    PB+

            编码器B相输入正极                        黄色
                    PB-            编码器B相输入负极                        绿色
                    PA+            编码器A相输入正极                        黑色
                    PA-              编码器A相输入负极                        蓝色
                    VCC              编码器电源输入                        红色
                    GND               编码器电源地                        白色
                                                                                                     电机接线
                    A+                                                                    A相电机绕组                        白色
                    A-                        绿色
                    B+                                                                    B相电机绕组
                        蓝色
                    B-                            黑色
                                                         电源输入
                    AC1                                                                      电源输入                                                                                  AC18-80V   DC24V-110V
                    AC2

参数设定


故障及处理：1.电源灯不亮：输入电源故障，请检电源线路，电压是否过低。2.上电亮红灯报警：①电机电源相线是否连接。②驱动器输入电源电压是否过高或过低。

3.脉冲输入后不转动：①驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式。②电机是否使能松开。

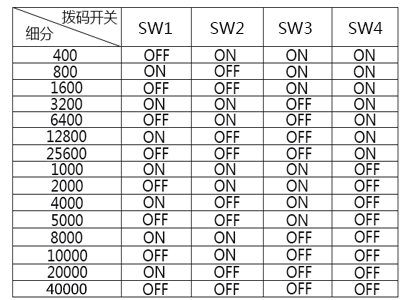

细分拨码表


产品图纸

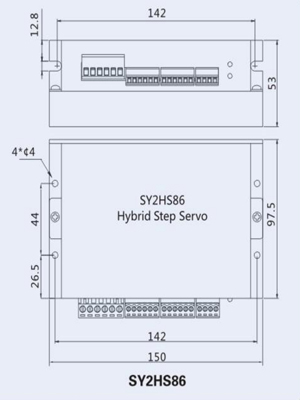

安装尺寸图
