SY2HS57

◆采用飞思卡尔全新32位电机专用控制芯片

◆提供15档通用细分选择，细分40000脉冲/转

◆通过串口外接手编盒调节系统参数，操作方便简单

◆采用先进的矢量型全闭环控制技术，电机运行更平稳、精度更高

◆支持单/双脉冲

◆提供15档通用细分选择，细分40000脉冲/转

型号：SY2HS57

收藏
  • 商品说明

产品的功能说明

                  功能特点

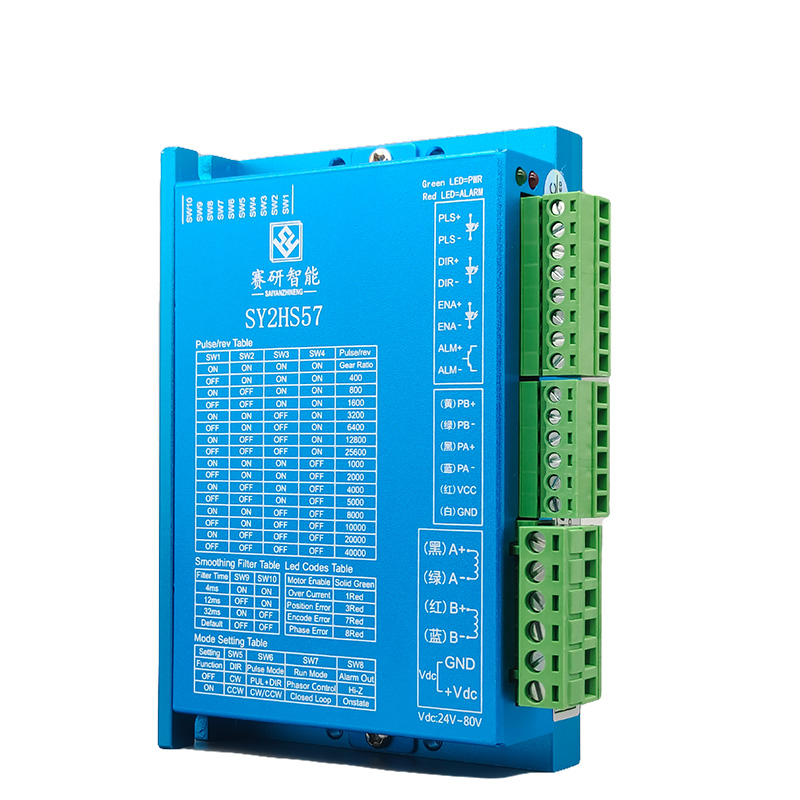

                  使用说明  1680508083701011.jpg
电压输入：DC24-80V
场合：避免粉尘、油污、腐蚀性气体、湿度太大以及震动太强场所，禁止有可燃气体和导电灰尘
最大脉冲频率：200K
工作温度：0~50°C
外形尺寸（mm）：112×75.5×34储存温度：-20°C~+65°C
脉冲形式：脉冲＋方向湿度：40~90％RH
电机参数自动整定功能冷却方式：自然冷却或强制冷风
具有过流、过压、跟踪误差超差等保护功能该产品适合各种中小型自动化设备和仪器，例如木工雕刻机、线束加工设备、包装机械、广告设备、医疗器械以及自动装备等。

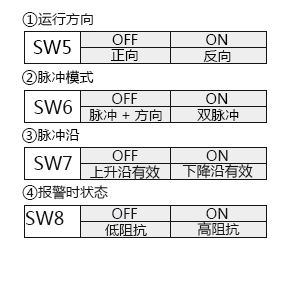

拨码开关设定

□ 工作电流设定﹛SW1、SW2、SW3﹜□ 半流或全流模式设定﹛SW4﹜□ 微步细分设定﹛SW5、SW6、SW7、SW8﹜

驱动器功能说明

                 功能
                  符号                    名称                                   说明

                                                                                                      控制信号

              输入端口

                  DIR+             输入方向正极                                                                                                                                                                                                                                                                                                                        信号源+5V~24V皆可驱动
                  DIR-             输入方向负极
                  PLS+             输入脉冲正极
                  PLS-             输入脉冲负极
                  ENA+             使能信号正极
                  ENA-               使能信号负极

              ALM信号

              输出端口

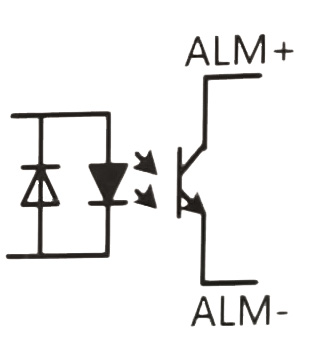

                  ALM+             报警输出正极                       1680512140154493.jpg
                  ALM-             报警输出负极

                                                                                                     编码器信号

             输入端口

                  PB+          编码器B相输入正极                             黄色
                  PB-          编码器B相输入负极
                             绿色
                  PA+          编码器A相输入正极                             蓝色
                  PA-          编码器输入A相负极                             黑色
                  VCC            编码器电源输入                             红色
                  GND              编码器电源地                             白色
                                                                                                     电机接线
                  A+                                                                 A相电机绕组                             白色
                  A-                             绿色
                  B+                                                                 B相电机绕组
                             蓝色
                  B-                             黑色
                                                          电源输入
                  AC1                                                                 电源输入                                                                                                            DC24-80V
                  AC2

参数设定


故障及处理：1.电源灯不亮：输入电源故障，请检电源线路，电压是否过低。2.上电亮红灯报警：①电机电源相线是否连接。②驱动器输入电源电压是否过高或过低。

3.脉冲输入后不转动：①驱动器系统配置中的输入方式是否为脉冲输入相关的输入方式。②电机是否使能松开。

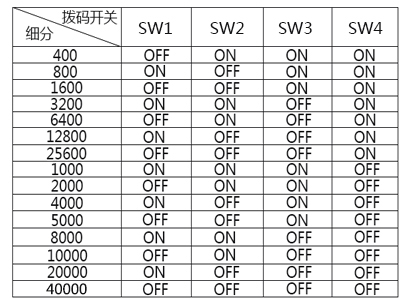

细分拨码表

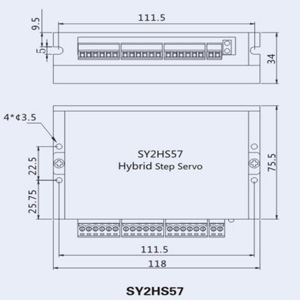

产品图纸

安装尺寸图



相关商品
